Schemat podłączenia pompy ssącej. Czyli co będzie potrzebne?

W dniu dzisiejszym pragnę podzielić się cenną wiedzą dotyczącą wszystkich elementów zestawu hydroforowego z pompą ssącą. Poniżej widzicie przykładowy schemat jakie elementy powinny znaleźć się na układzie zasilającym nasz dom.

Sercem całego układu jest pompa ssąca. Może być to pompa jedno- lub wielostopniowa.
Za automatyczne załączanie i wyłączanie odpowiada wyłącznik ciśnieniowy zwany również presostatem. Wyłącznik jest podłączony odpowiednio do silnika pompy i sieci elektrycznej.

Zbiornikiem wyrównawczym i magazynem wody jest zbiornik hydroforowy przeponowy lub ocynkowany. Pompa wraz ze zbiornikiem połączona jest wężem antywibracyjnym w stalowym oplocie.
Akcesoria, które warto zamontować do zestawu.

1. Zasysanie

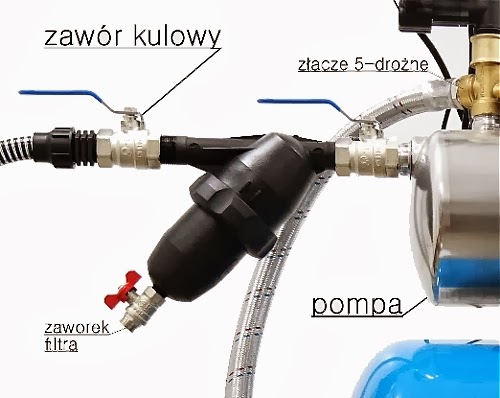

Ważnym elementem chroniącym pompę przed piaskiem i innymi zanieczyszczeniami fizycznymi jest filtr dyskowy. Wytrąca on nieczystości o wielości pow. 130 μm. Należy pamiętać o regularnym czyszczeniu takiego filtra, aby wygodnie tego dokonać zależy odciąć wodę zaworami kulowymi, spuścić wodę, rozkręcić filtr i oczyścić wkład dyskowy z zanieczyszczeń.

Zasysanie zalecam podłączyć przez specjalny wąż na wpół–przezroczysty. Przy pierwszym podłączeniu widać wówczas kiedy zasysana jest już woda, a kiedy jeszcze powietrze. Wąż łączy się z niebieskim przewodem wodnym za pomocą złączki PE.

2. Tłoczenie

Na tłoczeniu warto zamontować specjalne zabezpieczenie przed pracą na sucho. Mierzy ono ciśnienie i przepływ wody podczas pracy pompy. Jeśli przepływ zaniknie – zabezpieczenie wyłączy pompę.
Następnym elementem jest trójnik do zalewania pompy. Zapewnia on wygodę przy pierwszym uruchamianiu urządzenia.

Kolejnym elementem przedstawianego układu jest reduktor ciśnienia, jak sama nazwa wskazuje ma za zadanie obniżenie ciśnienia w całej instalacji domowej. Stosując reduktor zmniejszymy zużycie wody i obniżymy szum przepływu. Pompa będzie załączać się rzadziej tym samym wydłużymy jej żywotność. Więcej informacji zamieściłem w artykule: "Chcesz oszczędzać? Pomyśl o reduktorze ciśnienia".

Podłączenie do instalacji domowej można dokonać poprzez wąż antywibracyjny w stalowym oplocie. Warto pamiętać o zamontowaniu zaworu kulowego, aby bez problemu odciąć wodę w całym układzie – np. na wypadek awarii.
Wszystkie podłączenia gwintowane należy uszczelnić pakułami i pastą uszczelniającą.

Tak skonfigurowany układ hydroforowy zapewni długą pracę pompę i komfort użytkowania.

Dziękuje za uwagę
